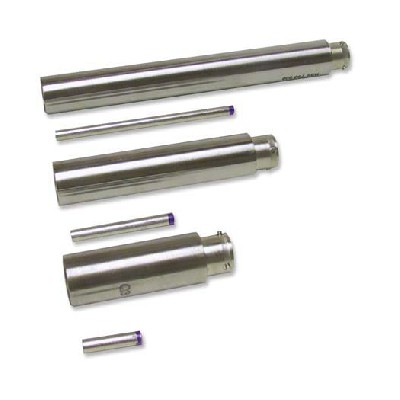

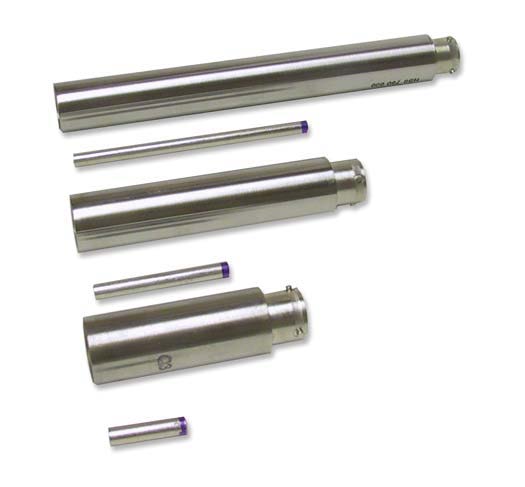

GHSDR 750 系列

回弹式直流供电LVDT位移传感器

特点

• 量程±0.050英寸~±2.0英寸

• 内线接头，配插座

• ±15V直流输入，

0~±10V准直流输出

• 重复性 0.000025英寸

• 非线性优于±0.25%(全量程)

• 密封达到IEC IP-68防护等级

应用领域

• 工业测量系统

• 电子刻度显示

• 金属制品产品计量

• 材料测试仪器

• 大型轴TIR测量

产品介绍

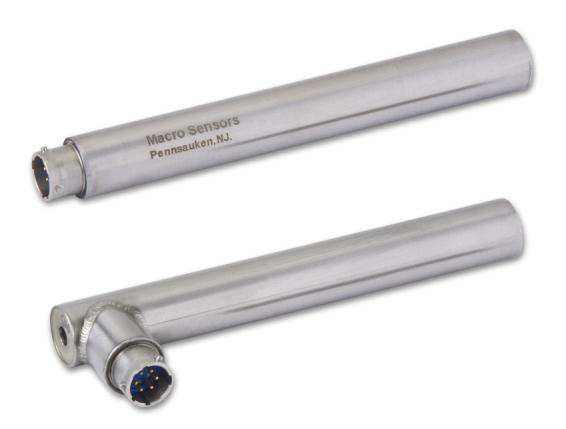

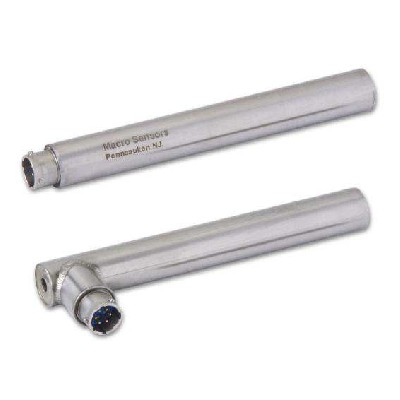

　　马可传感器公司推出的GHSDR 750 系列是3/4英寸直径回弹式直流供电LVDT，为广大的位置测量和尺寸计量应用而设计。这些坚固的全密封传感器为全不锈钢结构，适合普通工业应用。线圈密封达IEC标准IP-68级，适应恶劣环境。电子端穿过密封的轴向接头，配插头。

　　传感器包括一个弹簧轴与支撑和连接LVDT铁芯的精密轴承相连。使用精密轴承使测量重复性达到0.000025英寸（0.6微米）甚至更好。测量轴完全由弹簧以标称力度（6~20盎司）驱使。提供的标准AGD9号探头是用镀铬硬化工具钢做的。可完全与其他AGD探头互换。

　　内置电子使位置传感器以直流供电工作并产生一个预校准的直流输出。GHSDR 750 系列的设计可与许多PLC、数字显示器、A/D转换器、及QC数据采集系统相配。

　　可选量程从±0.050英寸（±1.25毫米）至±2.00英寸（±50.0毫米），最大线性误差为满量程输出的±0.25%（采用统计学上最小二乘法生成的最佳直线）。

　　为了安装简易，GHSDR 750 外壳的前端有一个1/2-20 UNF 2A螺纹，允许用户将LVDT安装在有相配螺纹的部件上或用随货提供的两个六角螺母。这样使包装使用现成，测量头的量程更长。
