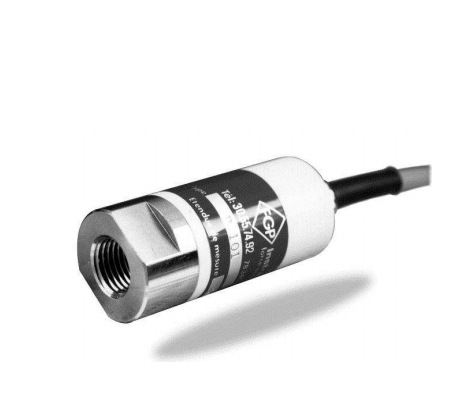

P101 高压传感器

2021-11-16 450

资料下载

产品说明:


        P101系列是高压传感器。其独有的设计采用了可靠性已经验证的应变片技术和全新的数字补偿原理和方法,这些技术融合成为高性能的、先进的仪表级压力传感器。压力范围从10到10,00 bar。为满足大多数的压力检测要求,P9000系列产品提供多种压力端口、电气输出和输出端口选项。

        P101系列产品采用12位数字补偿微处理器,保证了所有高规格参数的精密校准。这种电路设计同时提供了一个独特的优越性,即提供了一个类似的模拟“通路”以产生1000Hz的快速响应频率,从而不影响测量精度。误差被数字校正到承诺的性能参数并且无需用户校正。非线性、迟滞和重复性误差低于±0.08% F.R.O.。在-4℉到85℉(-20℃到85℃)温度范围内,总不确定度低于±0.004% F.R.O./℃。

         P101系列产品利用17-4PH不锈钢作为压力膜片,真正实现抗腐蚀屏障并且破坏压力大于20倍压力量程,极限压力大于5倍压力量程。可侵入性符合IP67国际标准,抗冲击性达1000g/5ms,抗振动性达到±20g, P101系列产品是能适应于各种恶劣应用环境下传感器的最佳选择。

        P101系列产品具备电缆线输出和接插件输出两种类型,提供多种电气输出:4线制0~10V、4线制0到5V和2线制4~20mA(可选本安防爆型)。P9000系列产品还可以提供3线制1~6V或1~11V输出。


技术指标:


类       型: 表压
量       程: 0~10~20~50~200~350~5001000BAR
精  确 度: ±0.3%FS
输       出: 见资料
供电电源: 10~36VDC
工作温度: 补偿:-0℃~50℃;工作:-20℃~150℃
电气连接: 电缆、接插件
螺纹接口: 1/4NPT,1/4BSP,7/16-20UNF,可根据客户要求定制
特       点: 具有高过载,抗冲击,抗震动能力,CE认证,IP67国际标准
典型应用: 液压和气压控制,钢、铝扎厂,发电厂,高精度试验设备

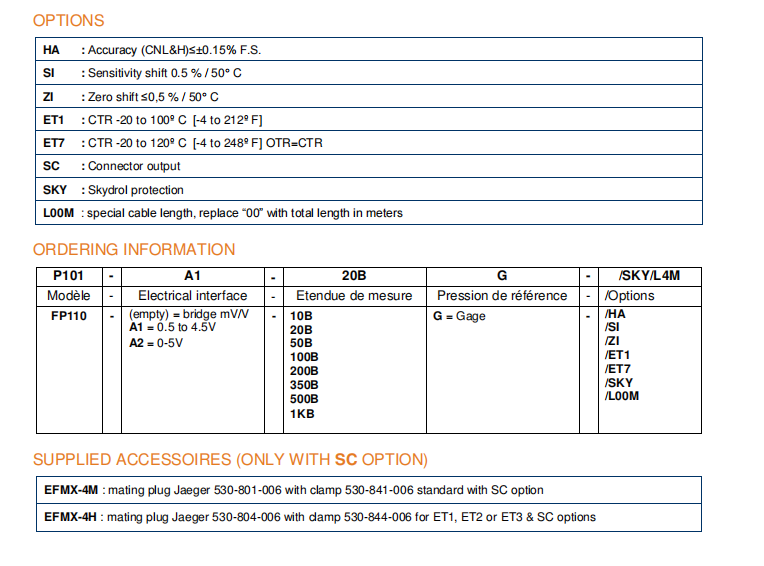

选型指南:
